Flujo de Agua en Medio Poroso

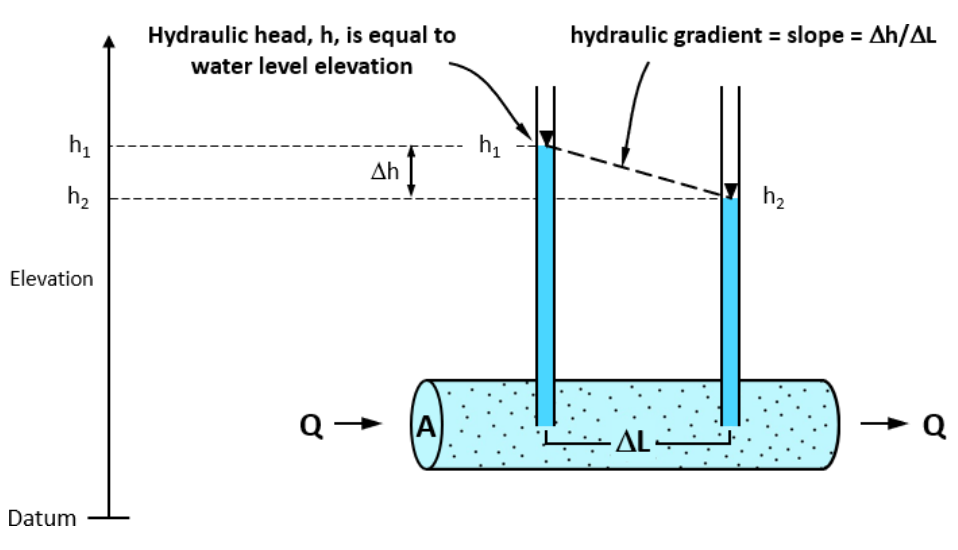

El aparato consiste en un cilindro de área transversal A que está lleno de un medio poroso, como arena. El agua se introduce lentamente en el recipiente de la izquierda y fluye a través del cilindro lleno de arena hasta que los poros se saturan completamente.
A medida que el agua continúa ingresando, los niveles de agua en ambos recipientes suben gradualmente hasta que el agua en el recipiente derecho alcanza el borde superior y comienza a desbordarse. En ese punto, aunque el agua sigue entrando por el lado izquierdo, el nivel derecho se mantiene constante. El nivel izquierdo continúa aumentando hasta que el caudal de entrada Qin es igual al caudal de salida Qout.
En ese momento se alcanza una condición de flujo en estado estacionario, donde la cantidad de agua que entra es igual a la que sale. El valor de Q representa el caudal volumétrico del agua a través del cilindro (es decir, volumen por unidad de tiempo, como m³/s, L/s o gal/min).

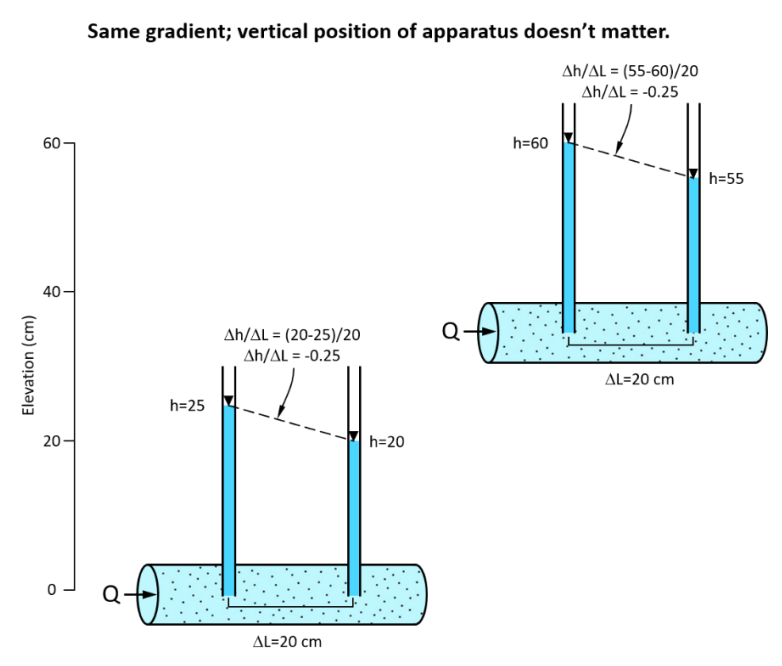

En este experimento, el flujo de agua se mueve desde una zona de mayor energía hidráulica hacia una de menor energía. Esta diferencia de energía se denomina gradiente hidráulico, y puede expresarse mediante la relación:
i = ∆h / ∆L
donde Δh es la diferencia de carga hidráulica entre los dos puntos, y ΔL es la distancia entre los piezómetros. El flujo es paralelo al eje del cilindro y depende de las propiedades del medio (porosidad y conductividad hidráulica).
En condiciones naturales, el flujo subterráneo se desarrolla dentro de un medio tridimensional mucho más complejo. Los gradientes hidráulicos y las direcciones de flujo pueden variar tanto en magnitud como en dirección dependiendo de la estructura del subsuelo, la presencia de capas confinantes y la heterogeneidad del terreno.

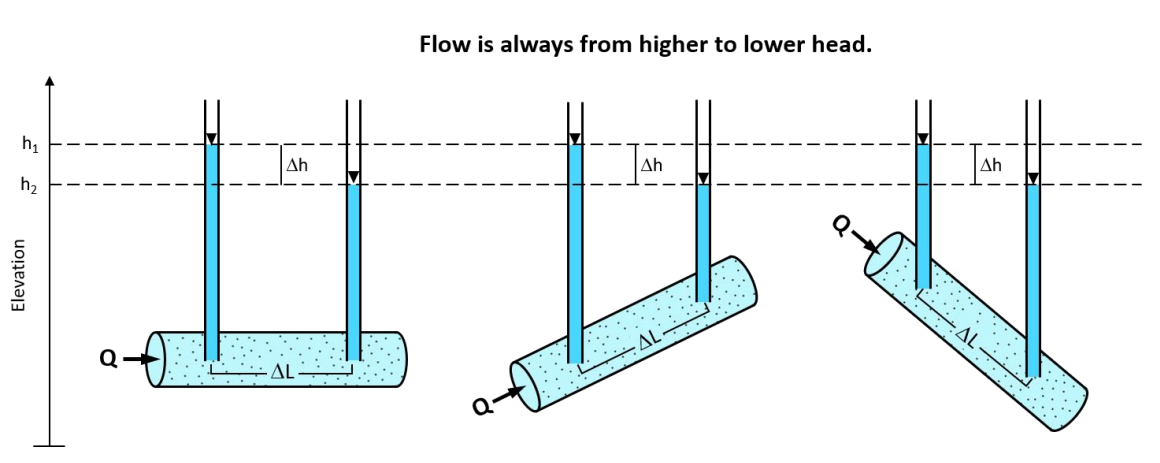

Si instalamos pozos para medir el gradiente hidráulico sin conocer la orientación del estrato o la inclinación del medio, sólo podemos deducir que hay un componente de flujo horizontal. Sin embargo, el flujo también podría tener una componente vertical (ascendente o descendente) dependiendo de la inclinación del medio o de la disposición de los límites confinantes.
En algunos casos, la inclinación puede ser tan pronunciada que el flujo se acerca a una dirección vertical. Este análisis subraya la importancia de conocer la orientación de los límites confinantes y otras características geológicas para interpretar correctamente los datos de carga hidráulica y determinar la dirección real del flujo.
